Rezanje čistom vodom (Pure Waterjet) – što je to, kako djeluje i kada odabrati ovu tehnologiju?

Rezanje čistom vodom (pure waterjet) je varijanta waterjet tehnologije u kojoj se materijal razdvaja isključivo kinetičkom energijom mlaza vode pod ultra visokim tlakom – bez dodatka abraziva. U praksi to znači drugačije karakteristike procesa u odnosu na klasično vodno-abrazivno rezanje: drugačiji raspon materijala, tipične debljine te drugačije kriterije odabira parametara.

U ovom članku objašnjavamo što je pure waterjet, kako djeluje, za što se koristi te kako se uspoređuje s vodno-abrazivnim rezanjem. Također prikazujemo primjer procesa s parametrima: rezanje carbon fiber materijala čistom vodom na CNC stroju Opal Waterjet Combo.

Što je pure waterjet (rezanje čistom vodom)?

Pure waterjet (rezanje čistom vodom) je tehnologija rezanja kod koje mlaz vode pod ultra visokim tlakom prolazi kroz vrlo mali otvor mlaznice (orifice), stvarajući tanak i koncentriran mlaz visoke energije. Materijal se razdvaja putem mikroerozije i „razdiranja” strukture u zoni djelovanja mlaza.

Ključna značajka pure waterjeta je odsutnost krutih čestica u mlazu. Za razliku od waterjeta s abrazivom (AWJ), gdje se u vodu dozira abraziv (npr. granat), kod pure waterjet tehnologije djelovanje na materijal proizlazi isključivo iz kinetičke energije mlaza vode. Zbog toga se ova metoda primjenjuje uglavnom za rezanje mekih, elastičnih, vlaknastih materijala te materijala osjetljivih na temperaturu.

Kako djeluje rezanje čistom vodom – princip rada korak po korak

Proces rezanja čistom vodom može se opisati u nekoliko faza:

• Kompresija vode u visokotlačnoj pumpi do razine od nekoliko tisuća bara.
• Stabilizacija protoka i dovod vode do rezne glave.
• Formiranje mlaza na mlaznici vrlo malog promjera, čime se tlak pretvara u kinetičku energiju mlaza.
• Djelovanje mlaza na materijal – erozija i razdvajanje materijala duž putanje reza.

Kod pure waterjeta veliku ulogu ima stabilnost mlaza te geometrija i kvaliteta mlaznice. Za procese koji zahtijevaju visoku preciznost koriste se, među ostalim, mlaznice vrlo malog promjera (npr. 0,1 mm), što poboljšava koncentraciju energije u mlazu i olakšava rezanje tankih detalja.

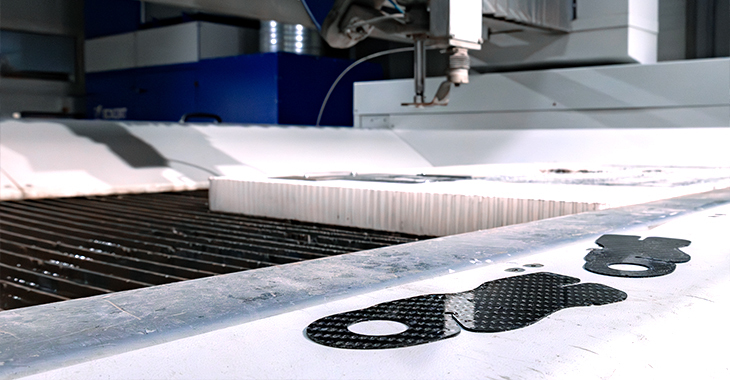

Proces rezanja carbon fiber materijala čistom vodom (pure waterjet) na stroju Opal Waterjet Combo.

Pure waterjet i vodno-abrazivno rezanje (AWJ) – ključne razlike

Iako obje tehnologije koriste vodu pod visokim tlakom, u praksi imaju različite primjene. Pure waterjet je optimiziran za mekane i osjetljive materijale, dok abrasive waterjet (AWJ) proširuje mogućnosti na tvrde materijale (uključujući metale) zahvaljujući dodatku abraziva.

Pure waterjet i AWJ treba promatrati kao dva alata za različite skupine materijala. Ako su prioritet odsutnost abraziva, čistoća procesa i sigurnost osjetljivog materijala – pure waterjet je često pravi izbor. Ako je potrebno rezanje tvrdih ili debljih materijala – nužno je vodno-abrazivno rezanje.

Koje se materijale može rezati čistom vodom?

Mekani i elastični materijali

• gume i elastomeri,
• tehničke pjene,
• izolacijski materijali,
• brtve i brtveni materijali.

U tim primjenama ključna je priroda djelovanja mlaza čiste vode, koja omogućuje precizno razdvajanje materijala bez njegovog gnječenja, rastezanja ili lokalnih oštećenja strukture.

Plastika i laminati

Kod mnogih plastičnih materijala i laminata rezanje čistom vodom koristi se ponajprije tamo gdje su važni čistoća procesa i integracija s daljnjim fazama proizvodnje. Odsutnost abraziva znači da dijelovi nakon rezanja ne zahtijevaju dodatno čišćenje te se mogu izravno uputiti u montažu, lijepljenje ili daljnju obradu.

Kompoziti (npr. carbon fiber)

Jedno od najvažnijih područja primjene pure waterjeta su kompozitni materijali, posebno carbon fiber (CFRP). Odsutnost abraziva u mlazu ograničava tipične probleme kao što su:

• onečišćenje strukture kompozita abrazivnim zrnom,
• mikro-oštećenja vlakana,
• pogoršanje kvalitete ruba.

Primjer procesa: rezanje carbon fiber materijala čistom vodom na Opal Waterjet Combo

Carbon fiber (CFRP) je materijal vlaknaste i slojevite strukture. U mnogim primjenama ključno je očuvati kvalitetu ruba te ograničiti utjecaj temperature na vezivo i vlakna. Zbog toga se pure waterjet često bira za rezanje CFRP elemenata.

U prikazanom primjeru korišten je CNC stroj Opal Waterjet Combo.

Parametri procesa rezanja:

• dijamantna mlaznica: 0,1 mm
• tlak: 4000 bar
• brzina rezanja: 3000 mm/min

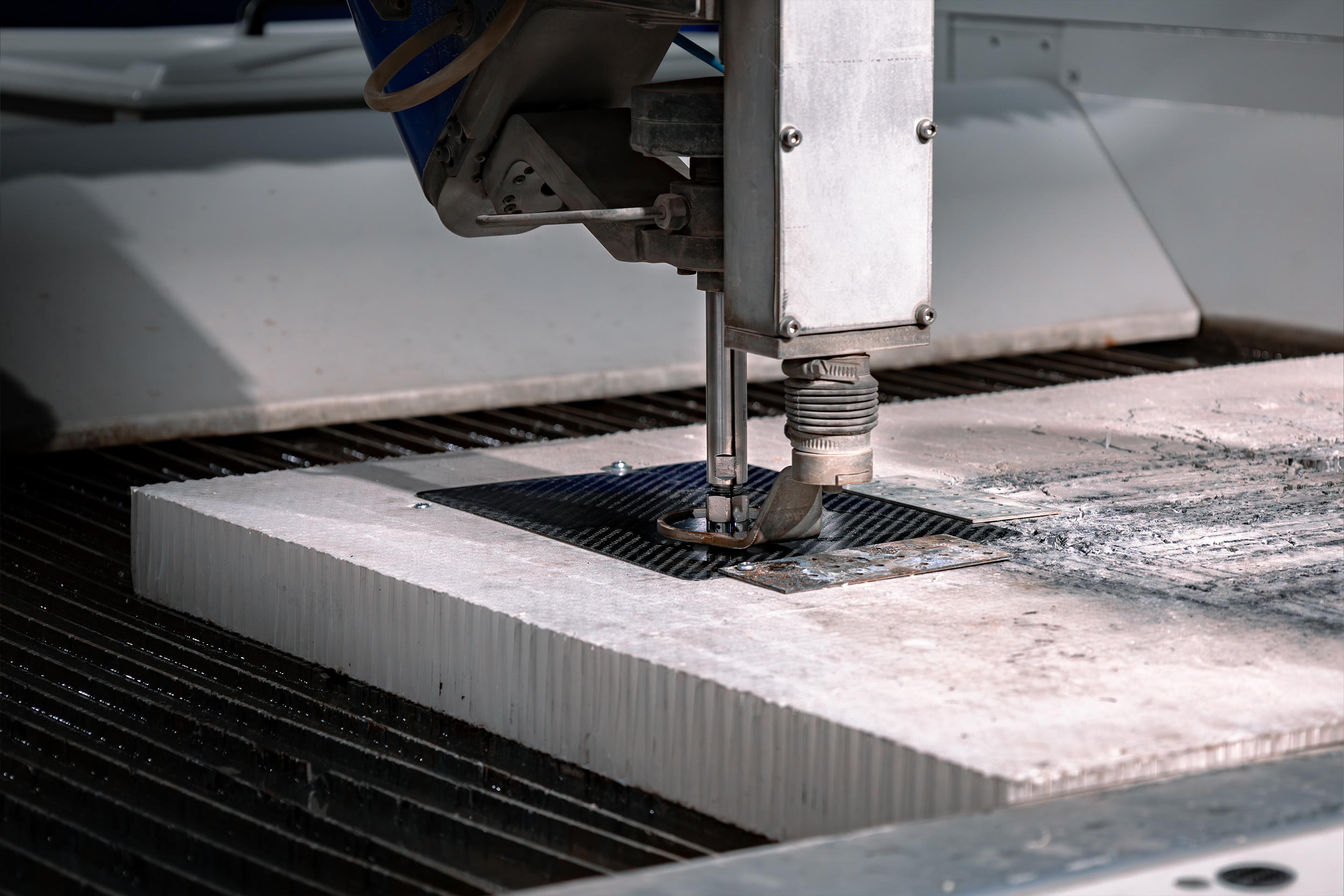

Snimka procesa rezanja CFRP-a čistom vodom – tijek i dinamika procesa.

Prednosti i ograničenja pure waterjet tehnologije

Prednosti koje proizlaze iz odsutnosti abraziva:

• visoka čistoća procesa – bez taloga i ostataka abraziva na rubu i u strukturi materijala,
• povoljni uvjeti za osjetljive materijale (meke, vlaknaste, slojevite),
• mogućnost postizanja vrlo uskog reznog proreza pri malim promjerima mlaznice.

Ograničenja koja treba uzeti u obzir pri odabiru tehnologije:

• ograničena sposobnost rezanja tvrdih materijala (uključujući metale),
• ovisnost kvalitete ruba o odabiru parametara (tlak, promjer mlaznice, brzina pomaka),
• kod debljih materijala često je potrebno prijeći na vodno-abrazivno rezanje.

Najčešća pitanja (FAQ)

Reže li pure waterjet metale?
Ne. Za rezanje metala u waterjet tehnologiji najčešće se koristi vodno-abrazivno rezanje (AWJ), jer sama voda obično ne osigurava dovoljnu sposobnost rezanja.

Je li za rezanje carbon fiber materijala potreban abraziv?
Ne. U mnogim slučajevima čista voda osigurava bolju kvalitetu ruba nego abrasive waterjet.

Zašto se koriste vrlo male mlaznice (npr. 0,1 mm)?
Manji promjer mlaznice omogućuje užи i koncentriraniji mlaz, što podupire precizno rezanje tankih materijala i detalja s malim radijusima.

Kako brzina rezanja utječe na kvalitetu ruba?
Prevelika brzina može pogoršati razdvajanje strukture materijala (npr. kod vlaknastih kompozita), dok preniska brzina nepotrebno produljuje vrijeme procesa. Zato se parametri prilagođavaju materijalu, debljini i zahtijevanoj kvaliteti ruba.

Sažetak

Rezanje čistom vodom (pure waterjet) je specijalizirana CNC tehnologija rezanja namijenjena preciznoj obradi osjetljivih, mekih i kompozitnih materijala. Odsutnost abraziva, izostanak toplinskog utjecaja i visoka čistoća procesa čine ovu metodu idealnom tamo gdje klasične tehnologije ne daju zadovoljavajuće rezultate.

Pure waterjet ne zamjenjuje abrazivni waterjet niti druge metode rezanja, već ih nadopunjuje.
