Karakteristike

Patentirani Opal Waterjet combo u mogućnosti je kombinirati prednosti brzog plazma rezanja s preciznošću vodenog mlaza.

Sinergijski učinak kombinacije dviju različitih tehnologija omogućuje stroju za rezanje iskorištavanje obje njihove prednosti. Stroj za rezanje nudi svestranost i fleksibilnost za širok raspon korisnika od malih do velikih tvrtki.

Plazma rezanje

Plazma razvija visoku temperaturu koja topi metal koji se reže i kreće se dovoljno brzo da rastopljeni metal otpuhne dalje od reza. Ova tehnologija se može koristiti za rezanje svih metala, jer su oni električki vodljivi.

3D rezanje vodenim mlazom

Vodeno rezanje je odvajanje čestica materijala mlazom vode i najtočnija je metoda za rezanje i izradu skošenja kod gotovo svih vrsta materijala. Vodeno rezanje osigurava najvišu kvalitetu odrezanog ruba i izostanak zone utjecaja topline.

Parametri rezanja pojedinačnih elemenata

Rezanje vodnim mlazom
Vrijeme rezanaj vodenim mlazom	4 minute 2 sekunde
Brzina rezanja vodenim mlazom	253 mm/min
Potrošnja vode	15 dm3
Potrošnjaabraziva	1,7 kg
Oprema	Sapnica 0,35 mm Cjevčica 1,02 mm Accustream DiaLine Glava UHDE HPS4037 pPumpa
Ukupno vrijeme rezanja	4 minute 2 sekundi

Combo rezanje (plazma + vodeni mlaz)
Vrijeme rezanja vodenim mlazom	2 minute 3 sekunde
Brzina rezanja vodenim mlazom	253 mm/min
Potrošnja vode	9 dm3
Potrošnja abraziva	1,0 kg
Oprema	Sapnica 0,35 mm Cjevčica 1,02 mm Accustream DiaLine Glava UHDE HPS4037 Pumpa
Vrijeme rezanja plazmom	18 sekundi
Brzina plazma rezanja	2020 mm/min
Snaga	100A
Plin	N2/H2O
Plazma izvor	Victor UltraCut 200XT ????
Ukupno vrijeme rezanja	2 minute 21 sekunda

Optimizacija 500 elemenata. Aluminij 8 mm. Ploča 3000x1500 mm

Glavne značajke

inovativna, patentom zaštićena tehnologija integriranja rezanja vodenim mlazom i lukom plazme omogućuje automatsko rezanje koristeći oba
potpuno automatizirana procesa rezanja s dvije različite tehnologije rezanja
smanjenje proizvodnih troškova čak i do 70% u usporedbi sa standardnim strojevima za rezanje vodenim mlazom
univerzalni alat za rezanje svakog materijala
mogućnost instalacije Pro-X 3D FL glave za rezanje
mogućnost primjene bilo koje potrebne tehnologije tijekom rezanja različitih rubova jednog elementa
robusna konstrukcija i pouzdanost

Tehnologija

HD 3000 Nosač

Nosač HD3000 omogućuje potpuno korištenje najsuvremenijih plazma gorionika. Primjena zupčanika s kugličnim navojem i servomotora visokog zakretnog momenta je jedinstveni pogon i potpora koja vodi u rezoluciji Z osi, što omogućuje dinamičniju i veću točnost u upravljanju gorionikom. To jamči savršenu udaljenost između rezne glave i materijala za maksimalnu kvalitetu rezanja. Nosač HD3000 opremljen je senzorima: protiv sudara, električni/mehanički senzor dodira i senzor visine. To omogućuje korištenje tehnologija kao što su: Contour Cut®, Contour Cut Speed®, Diameter Pro® i True Hole®.

Pro-X 3D glava za rezanje

5- osna rezna glava pruža vrlo visoku razinu učinkovitosti i osigurava postizanje maksimalne trodimenzionalne preciznosti. Maksimalni kut rezanja +/- 60o i kompenzacija konusa osiguravaju veliku preciznost i praktički nultu kosinu na rezanom rubu.

Vodeni stol

Opal Waterjet stroj za rezanje opremljen je robusnim vodenim stolom sa sustavom dvostrukih lamela. Čelična, potpuno pokositrena (kao opcija) konstrukcija osigurava trajnost i otpornost na koroziju. Odvojena konstrukcija stola osigurava maksimalnu stabilnost i nesmetan rad.

i-Vision Kontroler

Najmoderniji Eckert I-Vision kontroler je visokokvalitetni industrijski stroj koji ima Corning® Gorilla® Glass zaslon osjetljiv na dodir. Učinkoviti dijelovi i snažna konstrukcija osiguravaju pouzdan rad Onyxa. Mnoge funkcije vlastitog softvera i jednostavno sučelje kontrolera omogućuju korištenje svih mogućnosti stroja. Kontroler smješten na pokretnoj ruci pruža jedinstvenu udobnost i sigurnost operatera stroja. Također je moguće promatrati proces rezanja i korištenje kontrolera u istom trenutku.

Konstrukcija

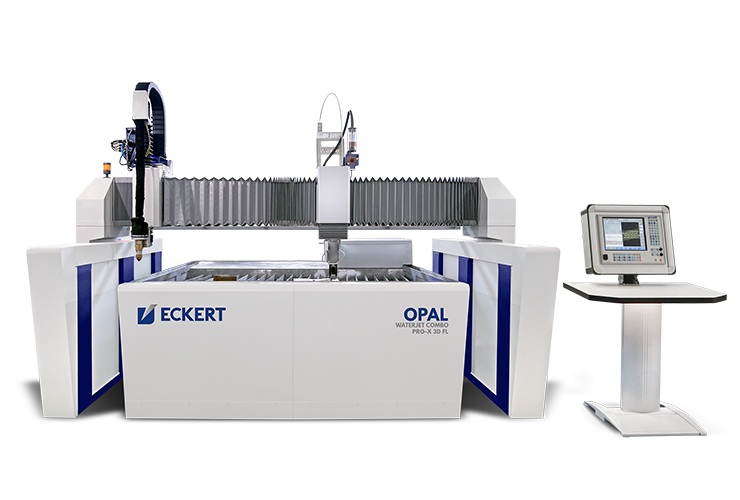

Opal Waterjet ima portalnu konstrukciju. Stroj je izrađen od čeličnih zatvorenih profila koji osiguravaju veliku stabilnost. Elementi tračnica zaštićeni su od štetnog utjecaja vode zaštitnim mijehom ili prekriveni aluminijskim dijelovima. Relativno mala težina portala i posebno uzemljeni nosači daju našem Opal Waterjetu izvrsnu dinamiku, a motori visoke preciznosti povećavaju precizno pozicioniranje.

Želite li znati više?

Konfiguracije

Pro-X 3D Glava za rezanje
ESR Sustav
Plazma označavanje
Transporter za otpad
Dinamička razina vode
Abrazivno rezanje
Sustav za omekšavanje vode

Tehnički podaci

Model	Opal WaterJet
Pogoni	Servo AC
Širina rezanja	1000 - 6000 mm
Osnovna radna duljina	1000 - 12000 mm
Debljina rezanja- Waterjet 2D	0,5 - 250 mm
Debljina rezanja- Waterjet 3D	0,5 - 150 mm
Debljina rezanja - Plazma	Ovisi o ponuđenomplazma izvoru
Brzina pozicioniranja	25000 mm/min
Točnost pozicioniranja	±0,025 mm

Standardni plazma izvori

Kjellberg	Max. probijanje	Max. rezanje od ruba materijala
SmartFocus 300	40 mm	80 mm
SmartFocus 400	50 mm	100 mm
HiFocus 161i Neo	30 mm	50 mm
HiFocus 280i Neo	40 mm	70 mm
HiFocus 360i Neo	50 mm	80 mm
HiFocus 440i Neo	50 mm	120 mm
HiFocus 600i Neo	80 mm	160 mm
Q1500	30 mm	60 mm
Q3000	50 mm	80 mm
Q4500	50 mm	120 mm

Hypertherm	Max. probijanje	Max. rezanje od ruba materijala
Powermax 45 SYNC	12 mm	29 mm
Powermax 65 SYNC	16 mm	32 mm
Powermax 85 SYNC	20 mm	38 mm
Powermax 105 SYNC	22 mm	50 mm
Powermax 125	25 mm	57 mm
MaxPRO 200	32 mm	75 mm
XPR 170	40 mm	60 mm
XPR 300	50 mm	80 mm
XPR 460	64 mm	102 mm

Dani podaci ovise o materijalu i njegovoj strukturi. Mogućnost probijanja ovisi o materijalu, debljini i senzoru visine te pogonu.

Standardne pumpe visokog pritiska

BFT	ECOTRON 40.22	ECOTRON 40.30	ECOTRON 40.30	SERVOTRON 40.37	SERVOTRON 40.45+
Snaga[kW]	22	30	37	37	2,3
Max. protok[l/min]	2,3	3,1	3,8	3,8	4,6
Pritisak [bar]	4000	4000	4000	4000	4000

KMT	TL-I 30	NL-I 40	JL-I 50	SL-VI 30 PLUS	SL-VI 50 STD	SL-VI 60 PRO-III	Classic V-Drive	ARA
Snaga [kW]	22	29	37	22	37	2,3	37	37
Max protok[l/min]	3,1	2,7	3,8	2,6	4,3	6	3,8	3,8
Pritisak [bar]	3800	3800	3800	4136	3800	6200	3800	3800

UHDE ThyssenKrupp	HPS 4022	HPS 4037 HPD 4037	HPD 4055	HPD 4075	HPS 6045 HPD 6045	HPD 6090
Snaga [kW]	22	37	55	75	2,3	90
Max. protok [l/min]	2,3	3,8	5,7	7,6	2,8	5,4
Pritisak [bar]	3800	3800	3800	3800	6000	6000
