Jantar

Velika brzina, preciznost i svestranost. Najpopularniji stroj za plazma i plinsko rezanje.

Plazma

Kisik

Jantar

Velika brzina, preciznost i svestranost. Najpopularniji stroj za plazma i plinsko rezanje.

Plazma

Kisik

Tehnologija Tehnički podaci Dodatna oprema Galerija

Karakteritike

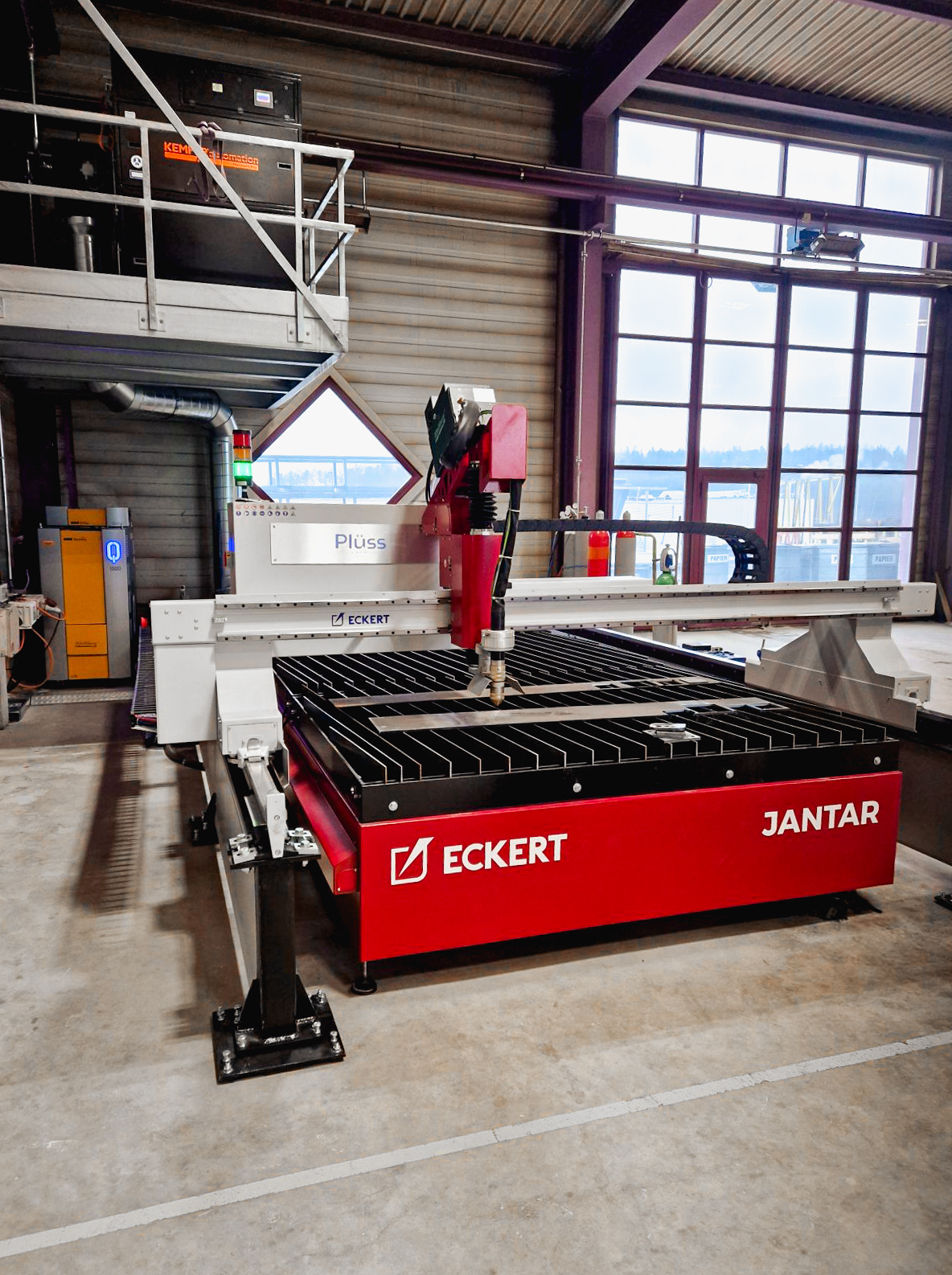

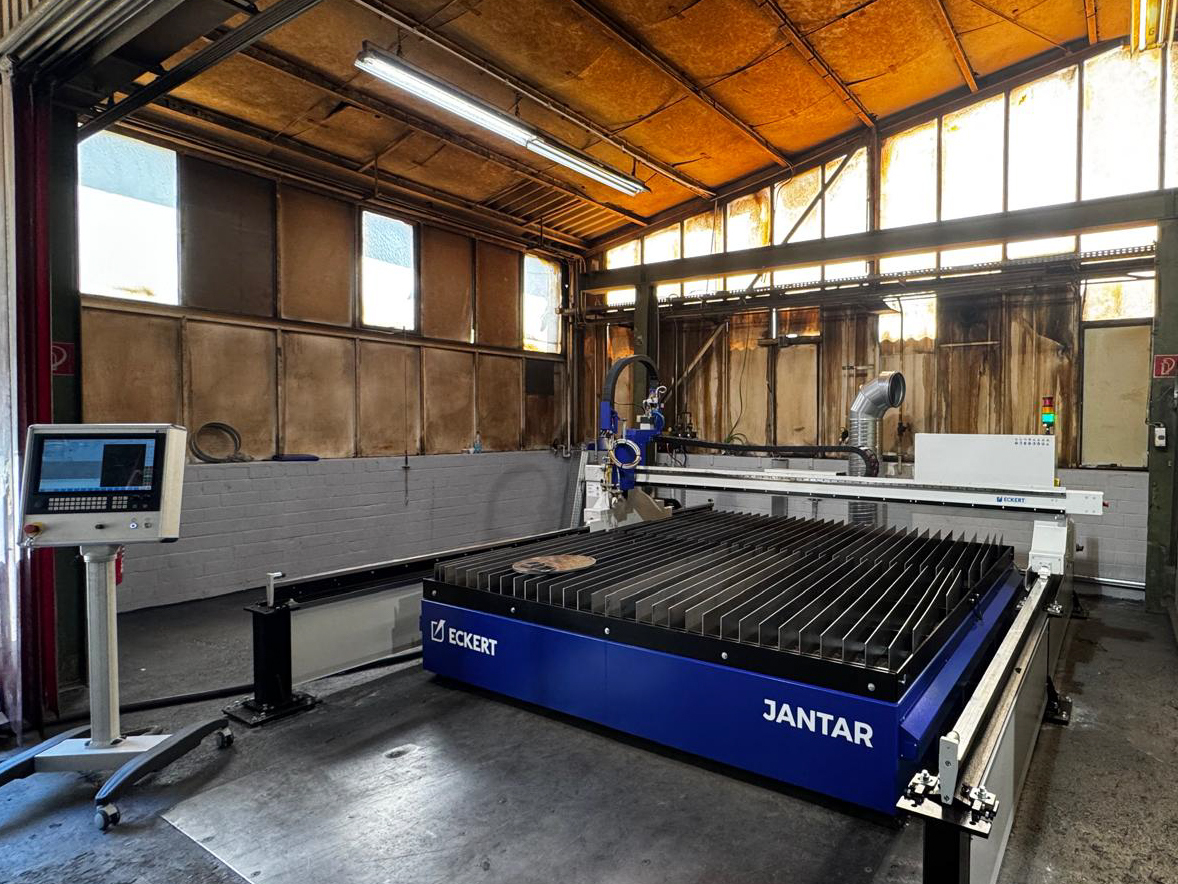

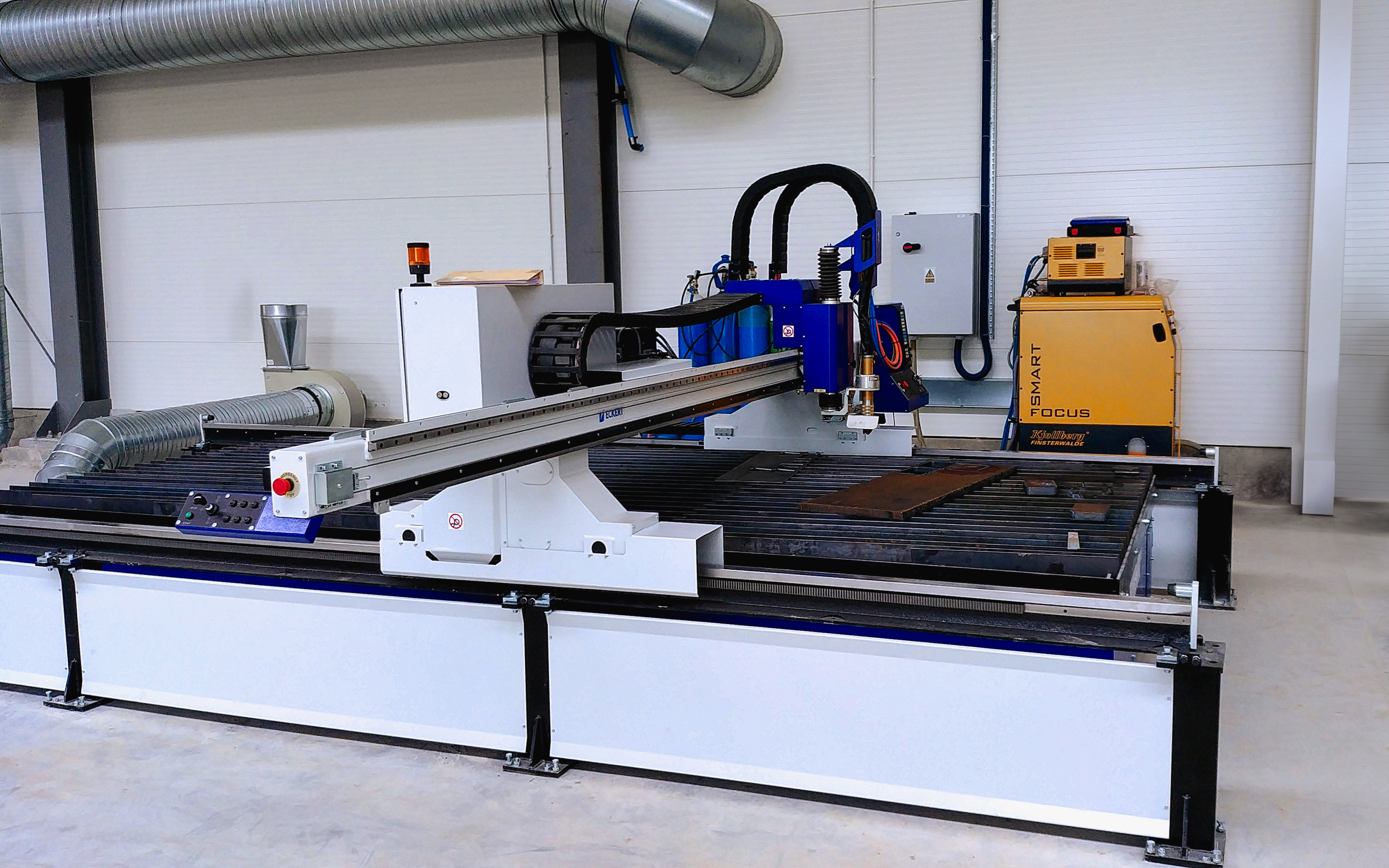

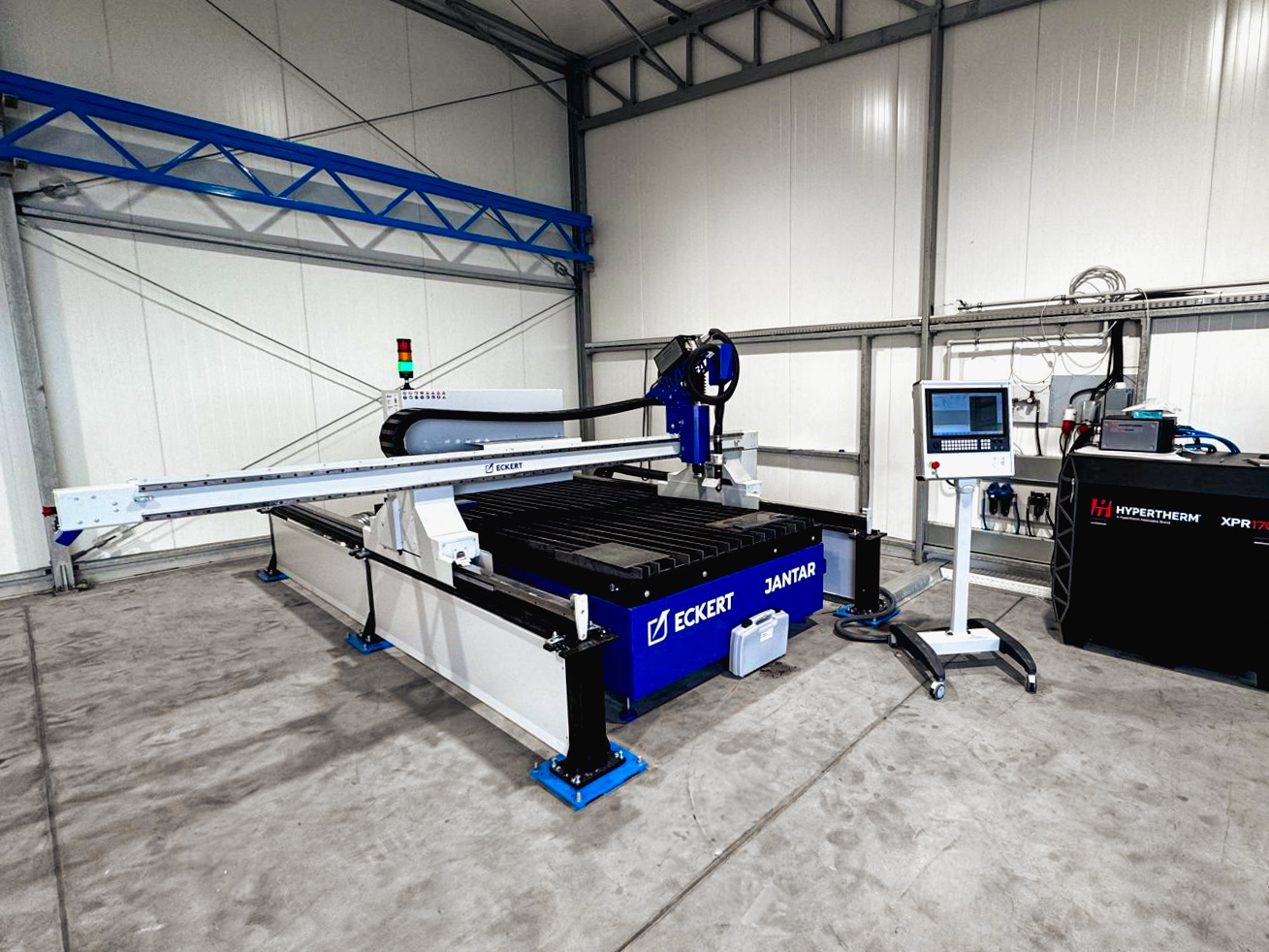

Jantar je najprodavaniji model među svim Eckert strojevima, zbog svoje dinamike i isplativosti. Jantar koristi nekoliko stotina velikih i malih tvrtki u cijeloj Europi koje teže vrhunskim performansama i niskim troškovima rada.

Jantar stroj za rezanje može biti opremljen s plazmai plinskim sustavom za rezanje Njegova se funkcionalnost dodatno može poboljšati korištenjem širokog spektra dodatne opreme (plazma markiranje, pneumatsko označavanje, strojno rezanje cijevi i profila).

Glavne značajke

atraktivna cijena bogato opremljene osnovne verzije
visoka dinamika i preciznost pri 2D rezanju limova, cijevi i profila
mogućnost rezanja limova debljine od 0,5 mm do 100 mm
proširena baza unaprijed definiranih parametara rezanja
neograničena mogućnost povećanja duljine radnog područja
individualne mogućnosti prilagodbe

Tehnologija

Konstrukcija

Konstrukcija portala temelji se na zavarenim čeličnim gredama koje zahvaljujući rasterećenju naprezanja karakterizira velika krutost uz zadržavanje relativno male mase. Primijenjena konstrukcijska rješenja osiguravaju stabilnost geometrije stroja koja nije sklona neprilagođavanju pri velikim masenim ili toplinskim opterećenjima. Ovo osigurava visoku sigurnost procesa i za tvrtke koje rade u tri smjene.

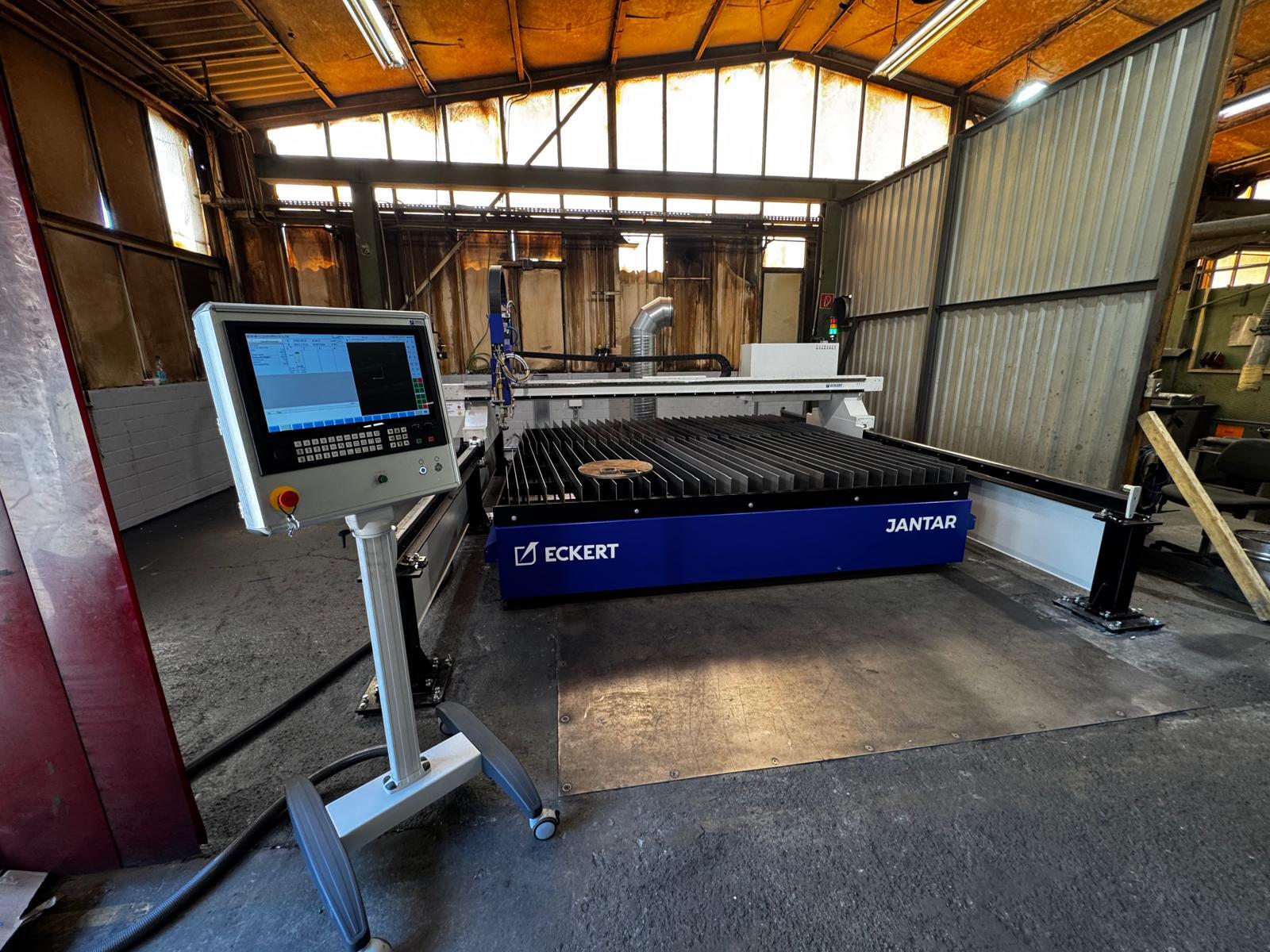

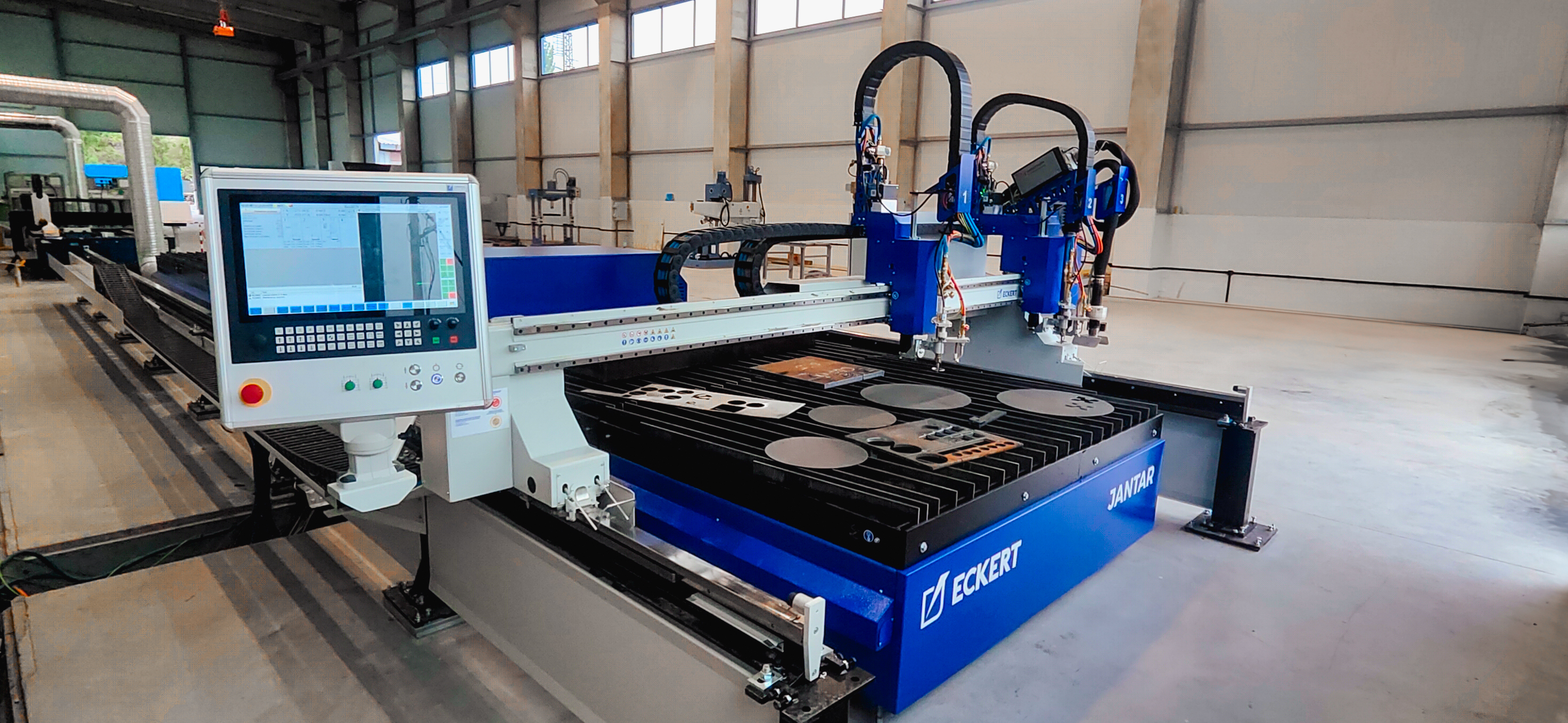

ECS 872 Upravljačka jedinica

ECS872 kontroler je vrhunski industrijski uređaj s zaslonom osjetljivim na dodir. Učinkovite komponente i konstrukcija za izdržavanje ekstremnih radnih uvjeta u proizvodnoj hali osiguravaju besprijekoran rad stroja za rezanje. Bogata funkcionalnost softvera za kreiranje i intuitivno sučelje upravljača omogućuje potpunu upotrebu mogućnosti stroja

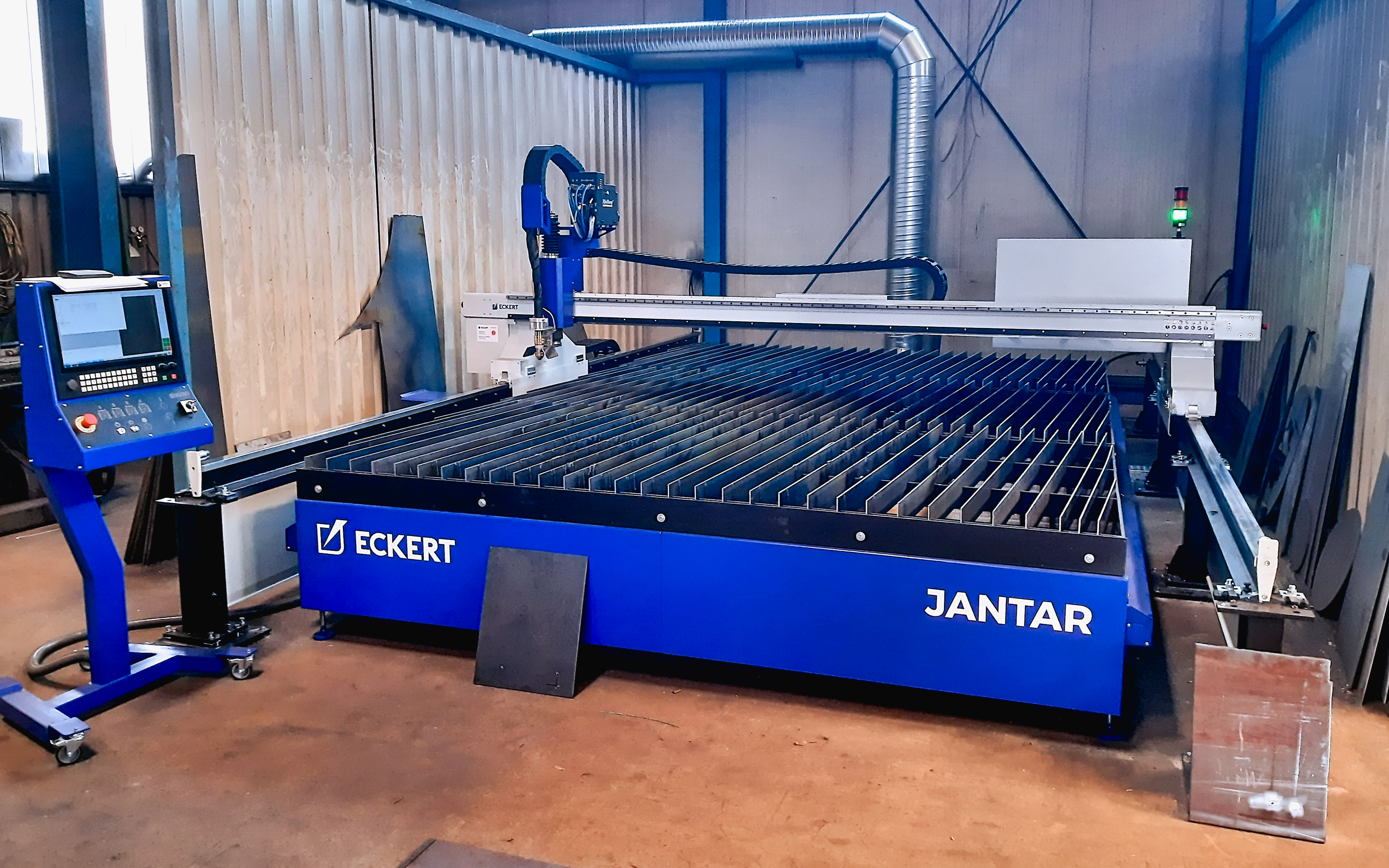

Odsisni stol

Modularni odsisni stolovi omogućuju učinkovito uklanjanje dima tijekom procesa rezanja. Stroj za rezanje izveden je sa samonosivom konstrukcijom kao podlogom okvira s izmjenjivim rešetkama. Takva konstrukcija nudi najveću sigurnost i najbolje performanse stola. Stol za rezanje opremljen je inteligentnim sustavom odvodnje dima iz područja rezanja. Svaki segment sastoji se od potporne konstrukcije s odvodnim kanalima, dijagonalnih lamela, spremnika za otpad i pneumatski upravljanih kanala.

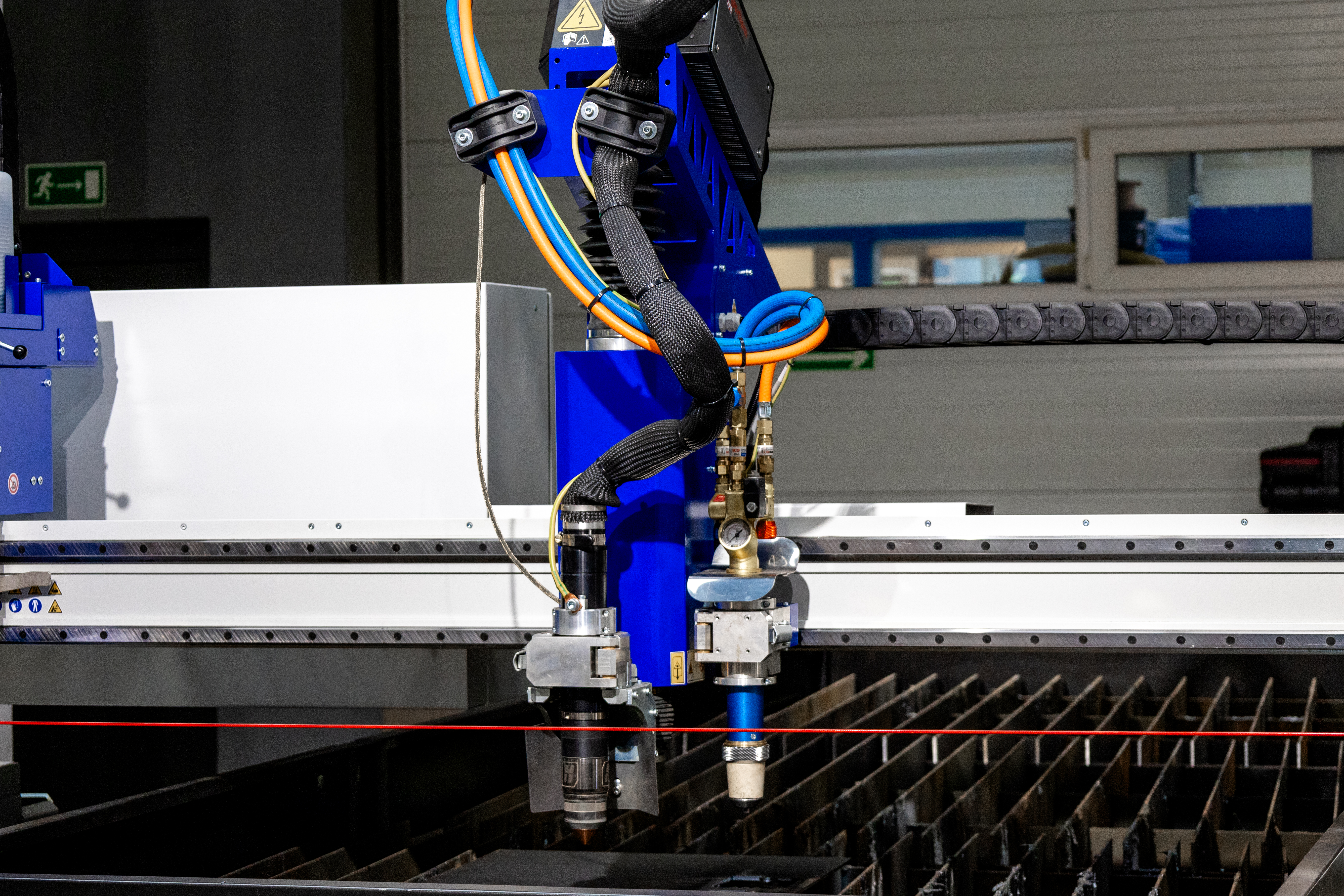

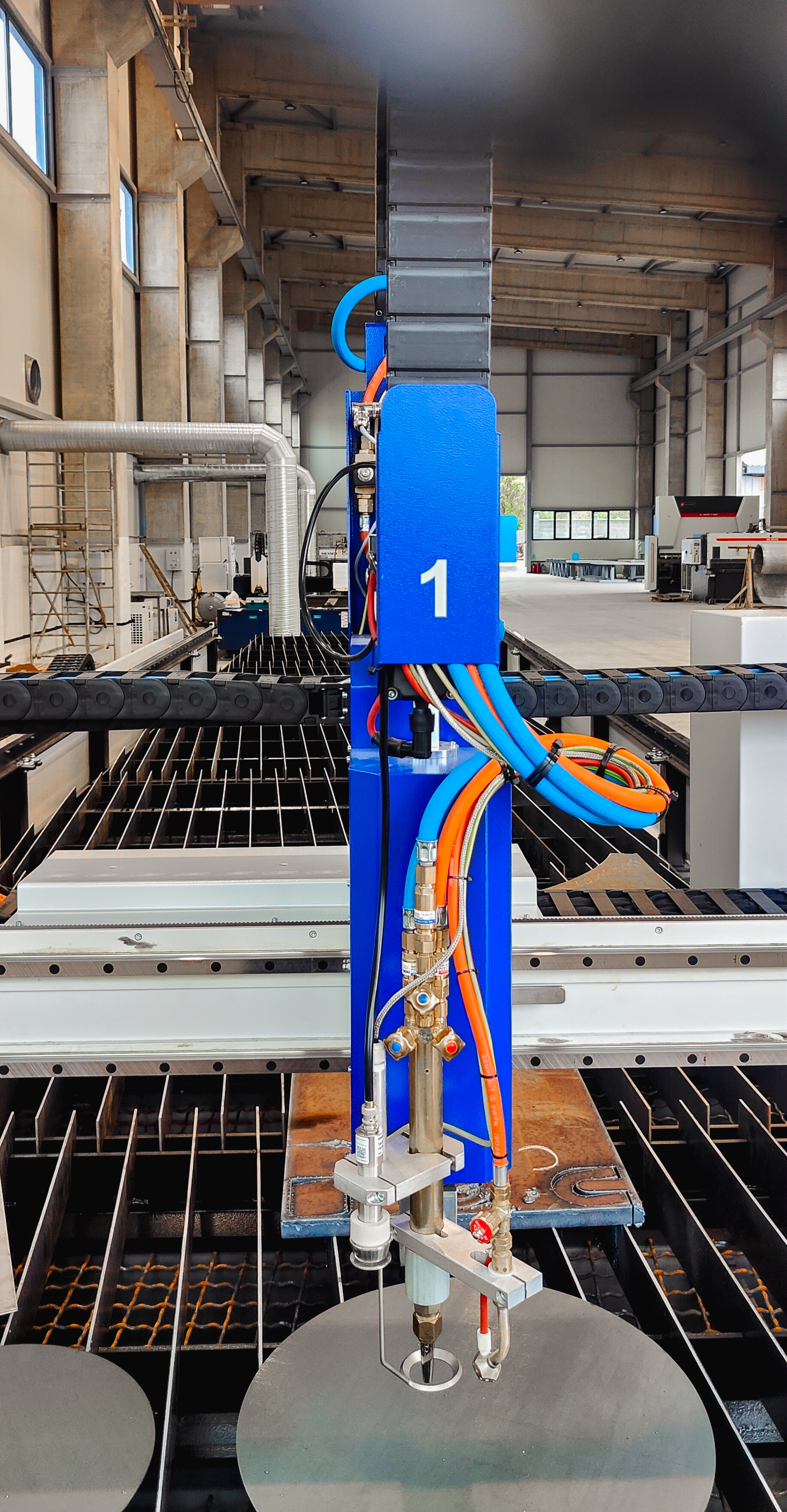

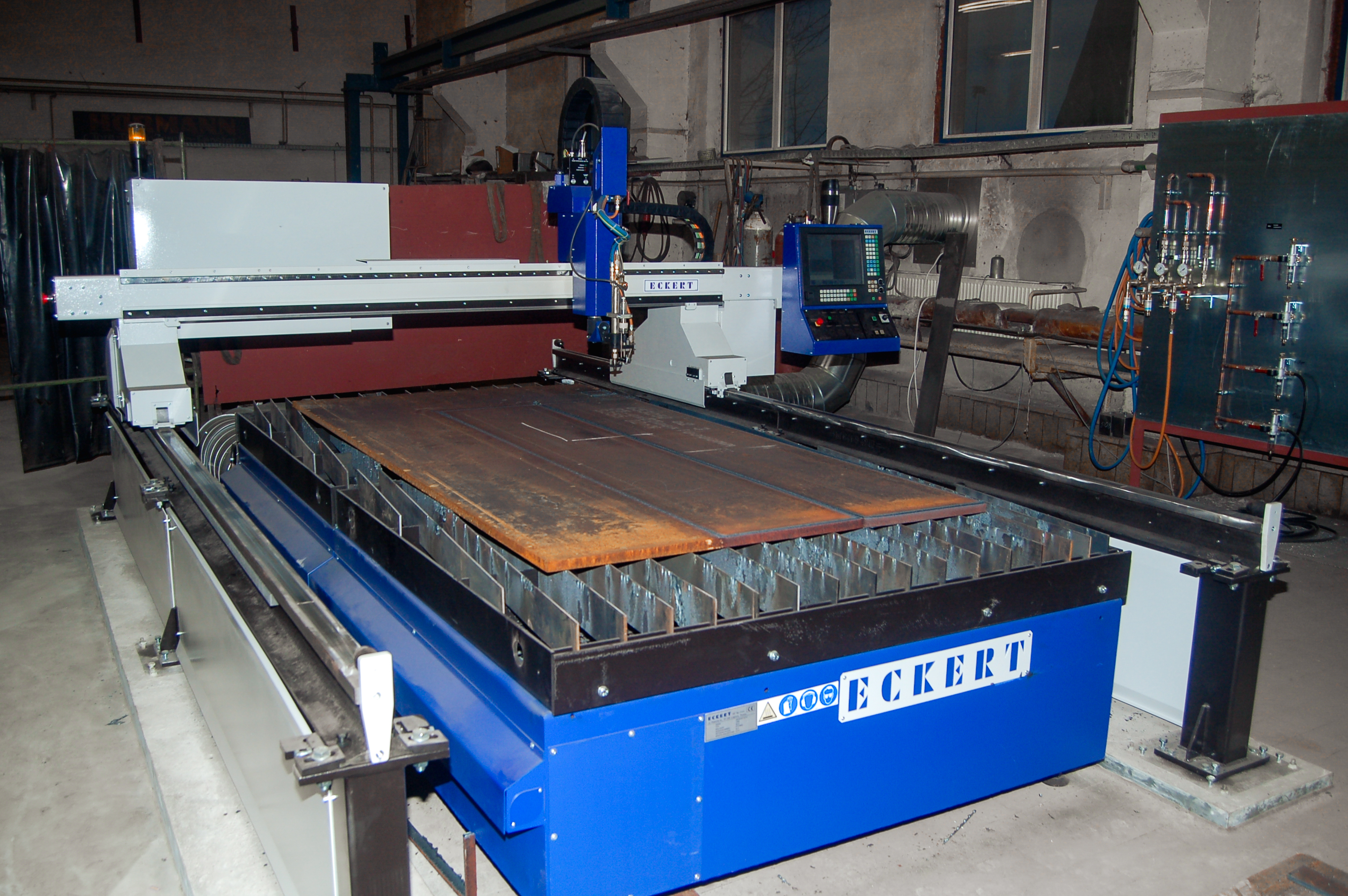

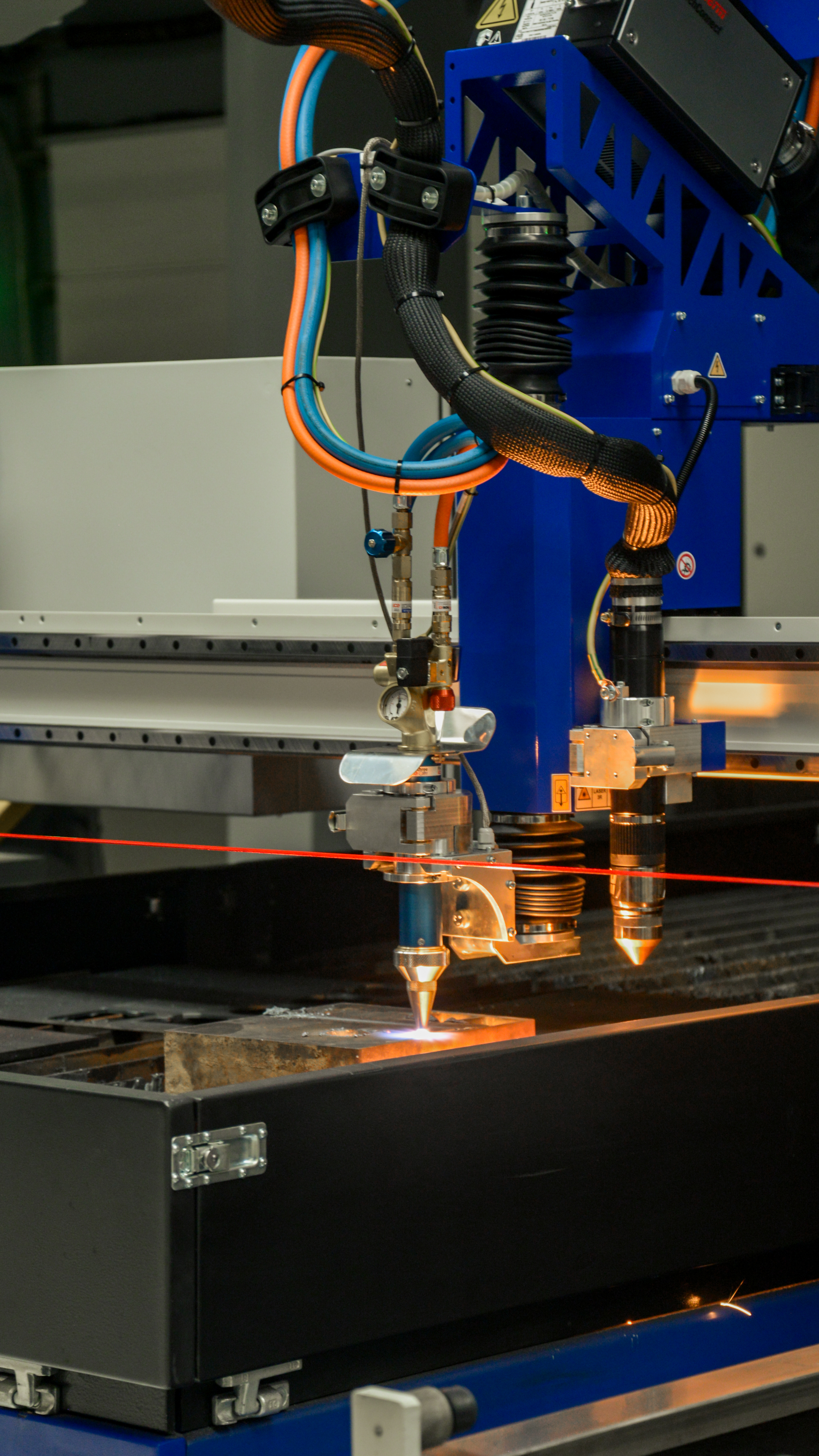

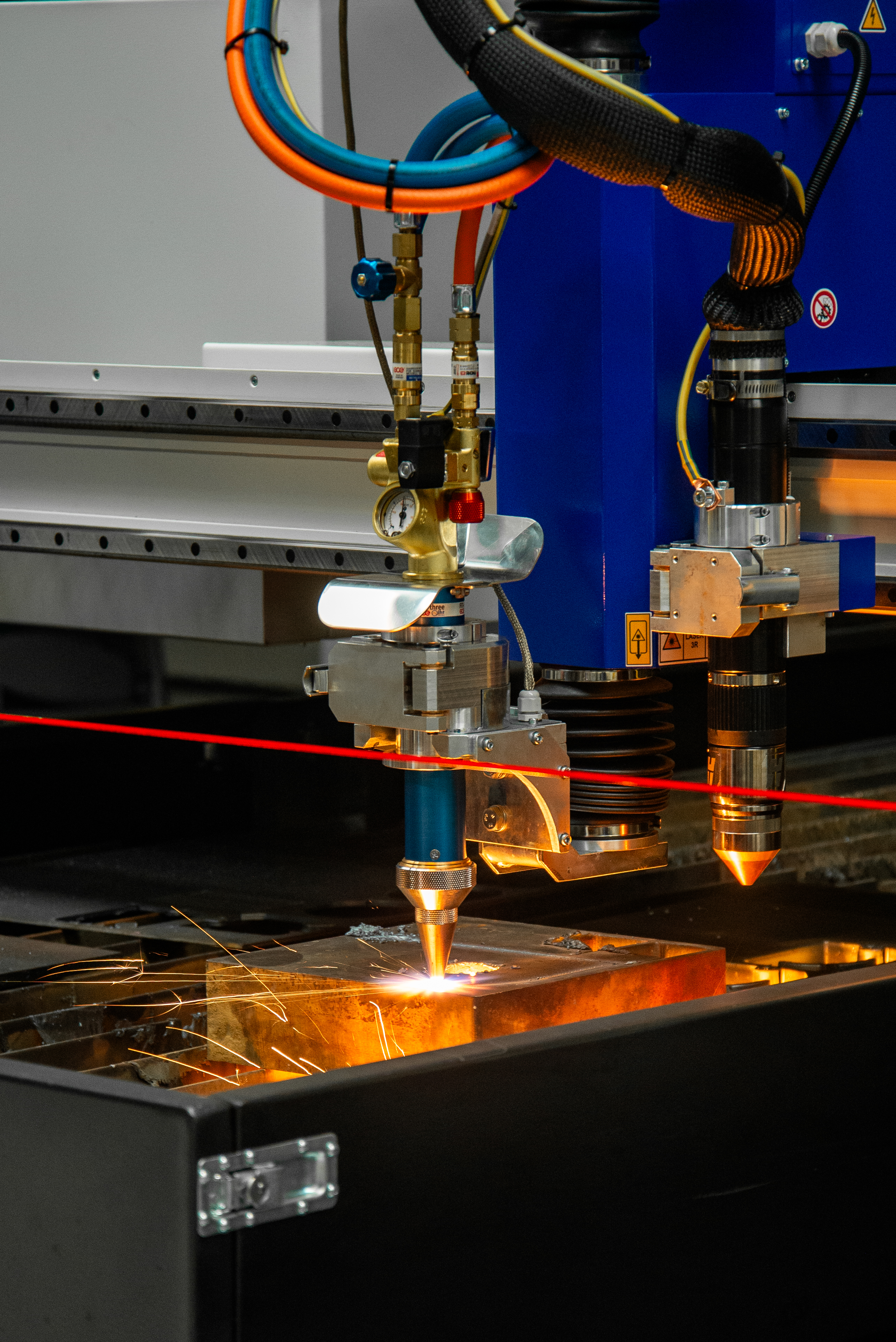

Plinski gorionik

Plinskin gorionik je rješenje namijenjeno za rezanje konstrukcijskog nisko-ugljičnog i niskolegiranog čelika. Sposoban je za obradu širokog spektra debljina materijala. Gorionik je opremljen senzorom visine, automatskim paljenjem i mogućnošću ručnog podešavanja kuta.

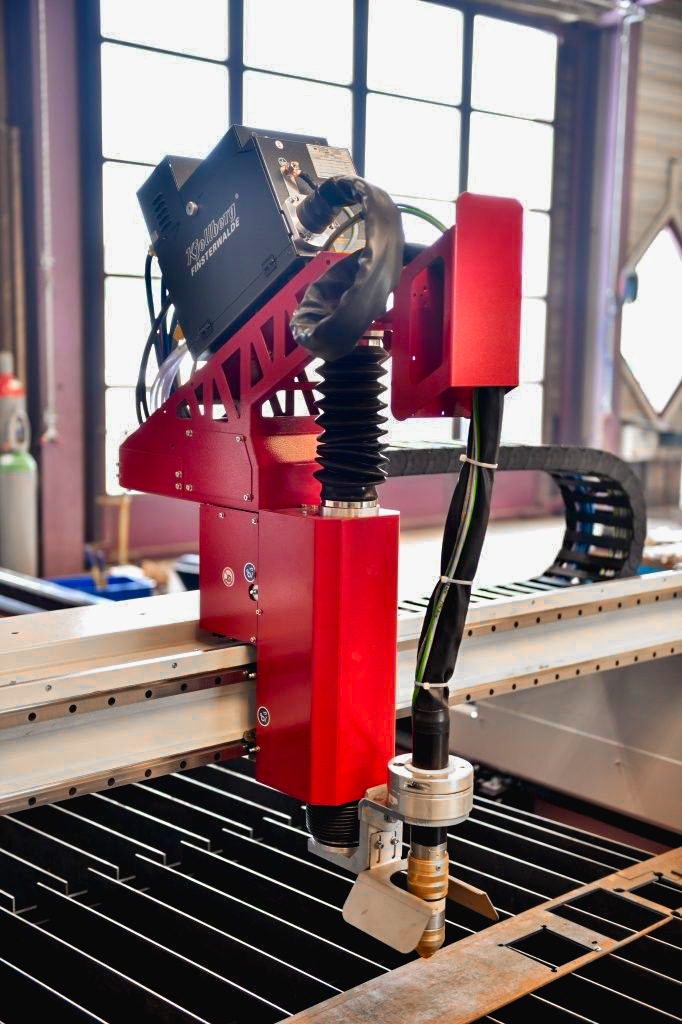

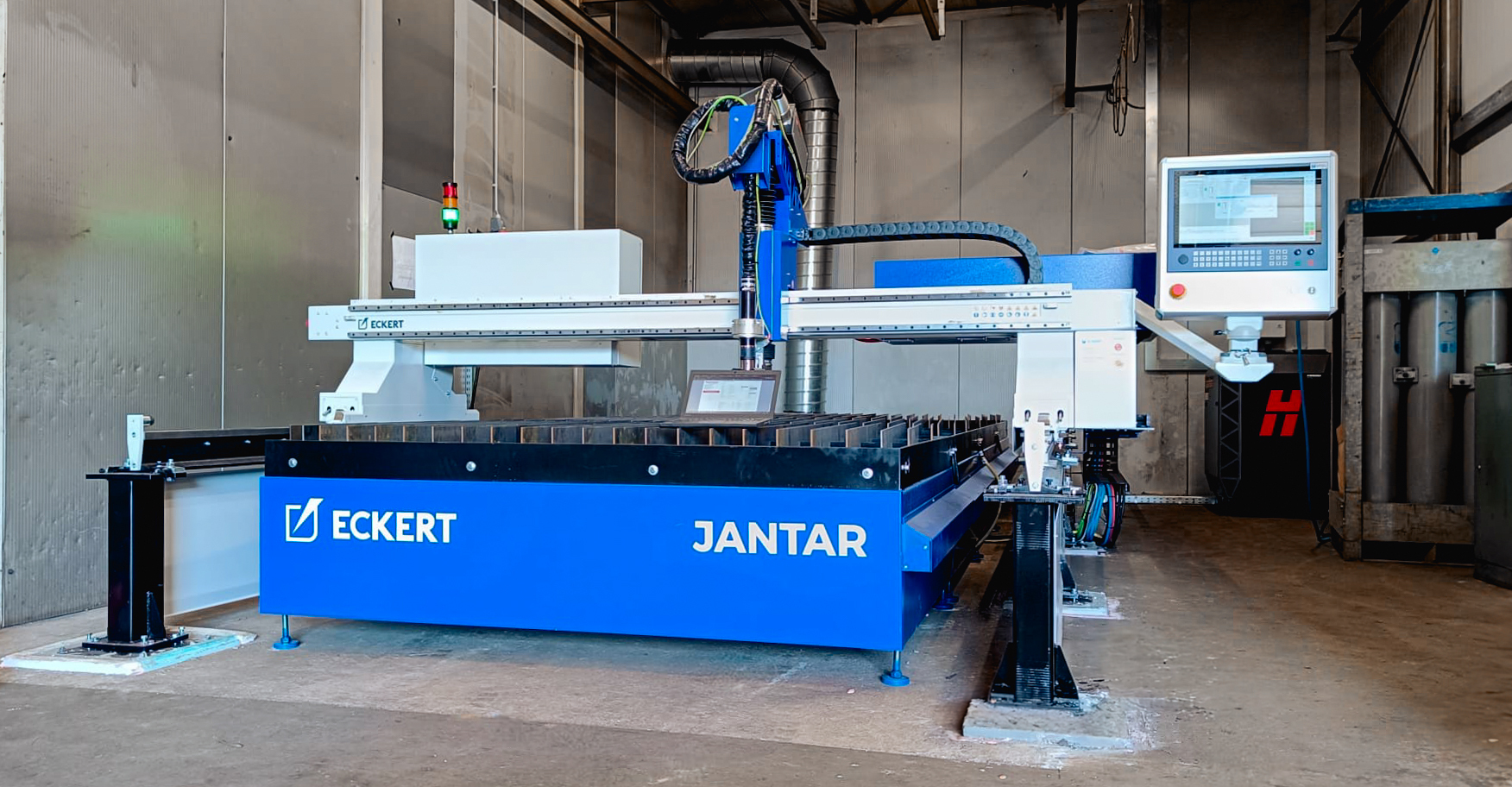

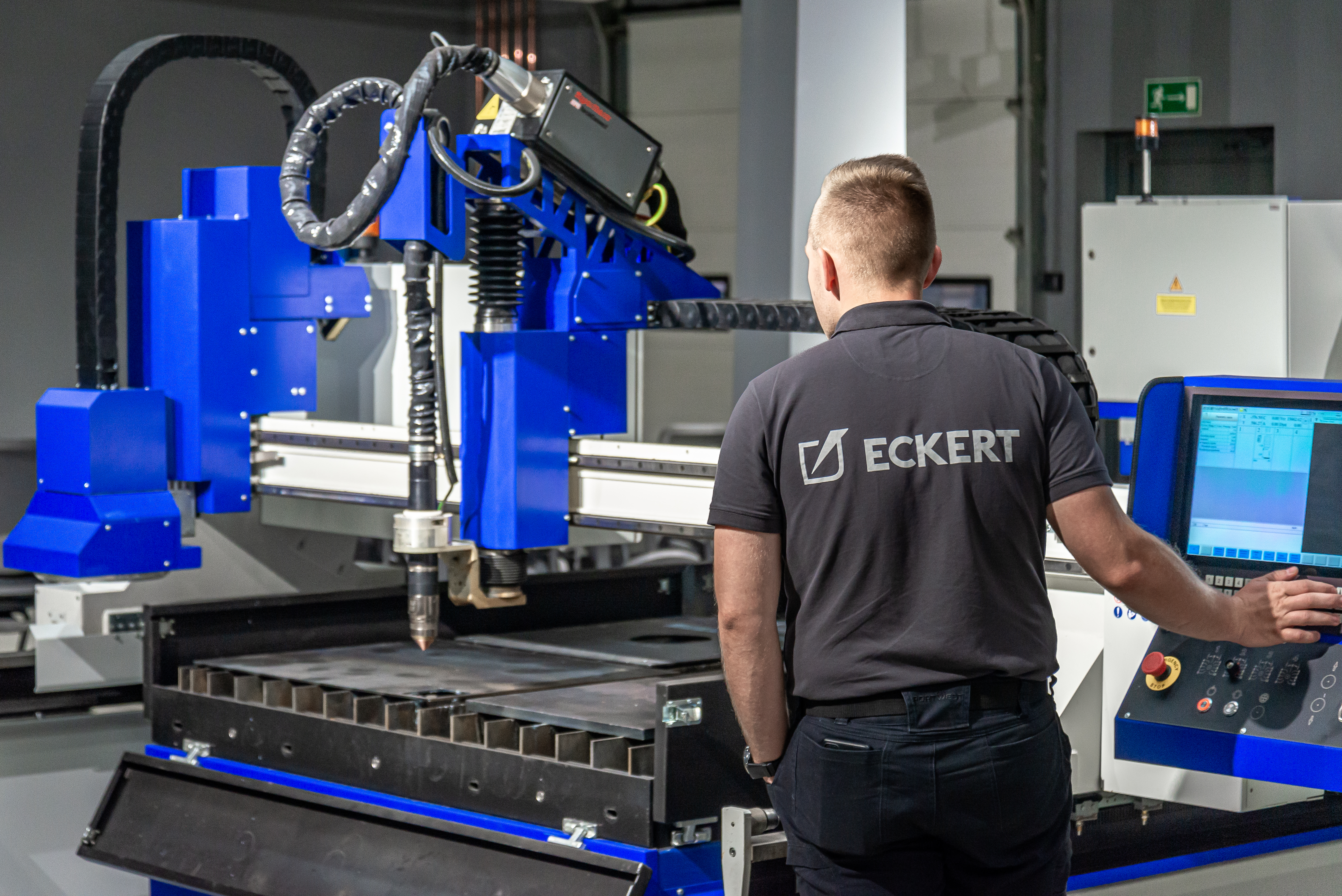

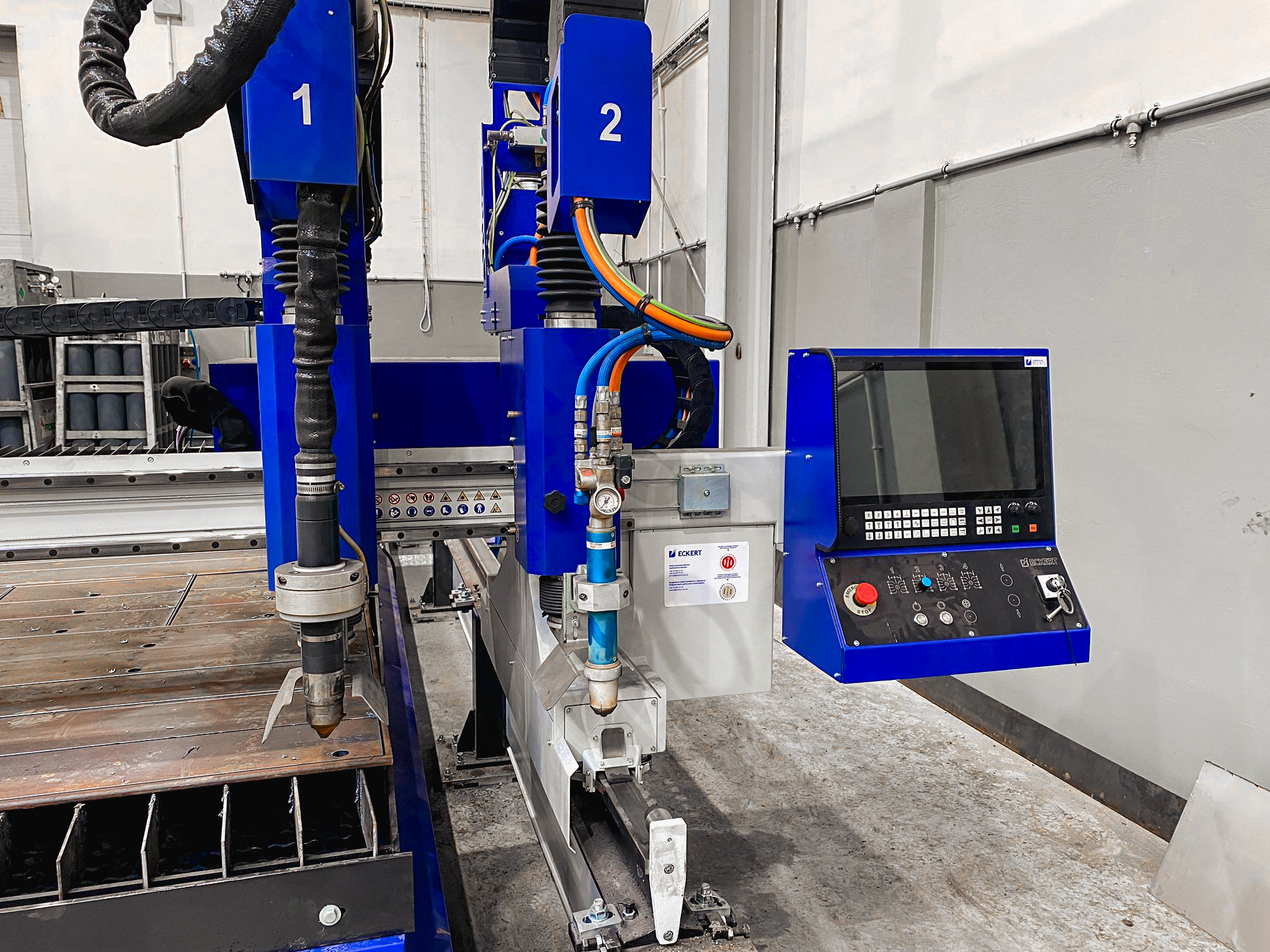

HD 3000 Nosač

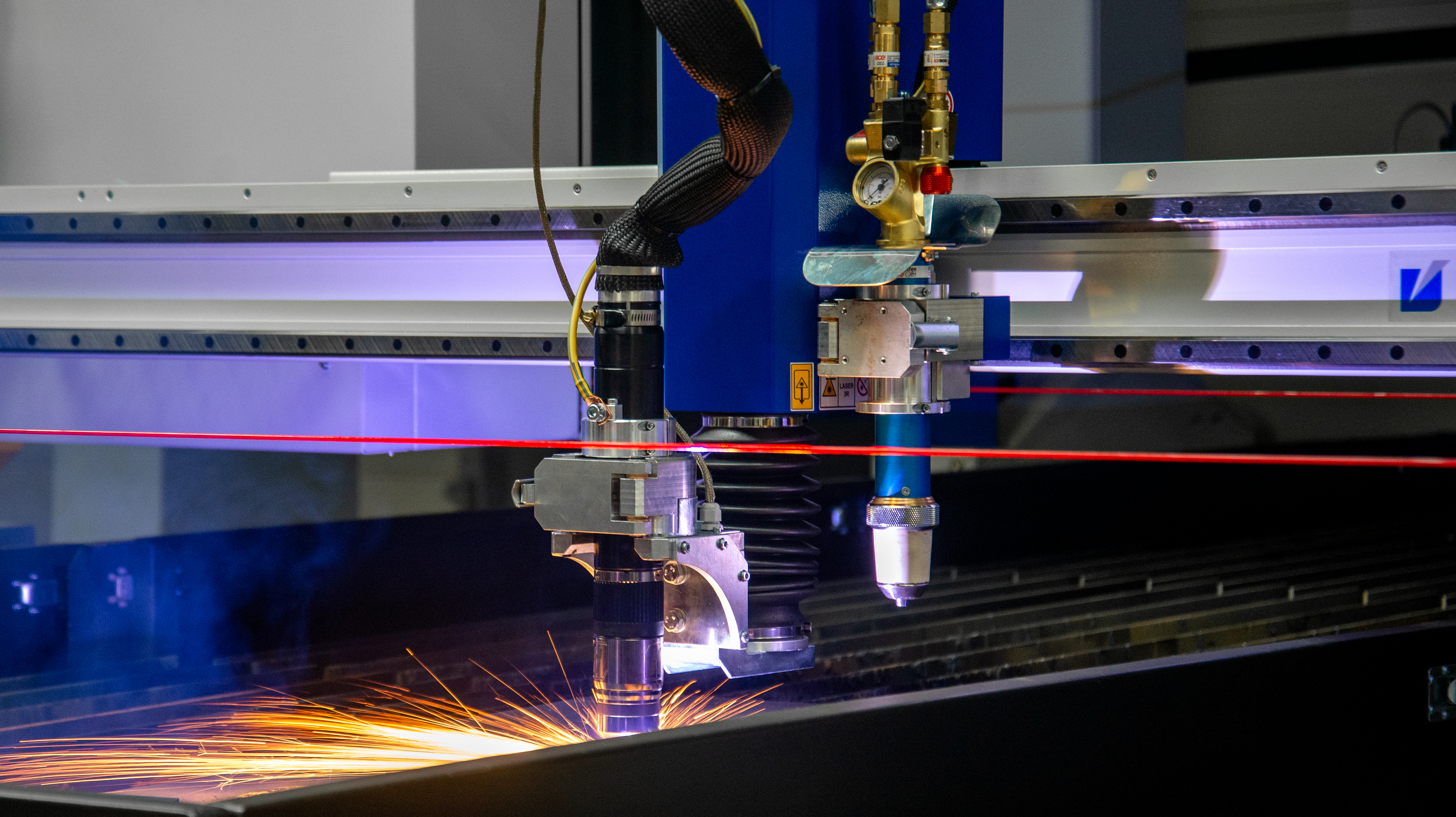

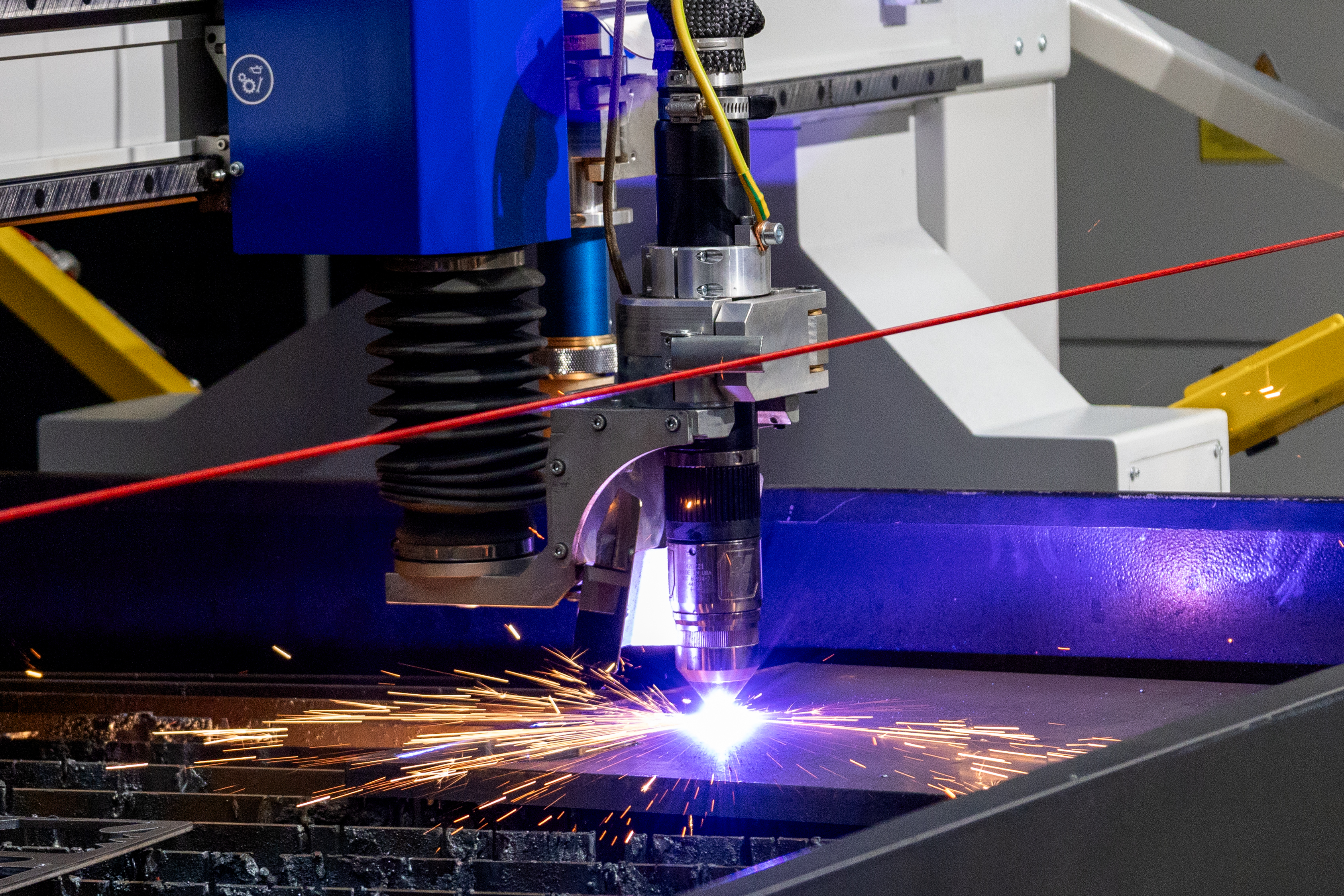

Nosač HD3000 omogućuje potpuno korištenje najsuvremenijih plazma gorionika. Primjena zupčanika s kugličnim navojem i servomotora visokog zakretnog momenta je jedinstveni pogon i potpora koja vodi u rezoluciji Z osi, što omogućuje dinamičniju i veću točnost u upravljanju gorionikom. To jamči savršenu udaljenost između rezne glave i materijala za maksimalnu kvalitetu rezanja. Nosač HD3000 opremljen je senzorima: protiv sudara, električni/mehanički senzor dodira i senzor visine. To omogućuje korištenje tehnologija kao što su: Contour Cut®, Contour Cut Speed®, Diameter Pro® i True Hole®.

Želite li znati više?

Konfiguracije

Bušanje
Sustav za odvod dima
Automatski stol
Udarno označavanje
Plazma označavanje
ESR Sustav
Proširenje portala

Galerija

Standardni plazma izvori

Hypertherm	Max. probijanje	Max. rezanje od ruba materijala
Powermax 45 SYNC	12 mm	29 mm
Powermax 65 SYNC	16 mm	32 mm
Powermax 85 SYNC	20 mm	38 mm
Powermax 105 SYNC	22 mm	50 mm
Powermax 125	25 mm	57 mm
MaxPRO 200	32 mm	75 mm
XPR 170	40 mm	60 mm
XPR 300	50 mm	80 mm

Kjellberg	Max. probijanje	Max. rezanje od ruba materijala
CutFire 100i	20 mm	40 mm
K200	30 mm	60 mm
HiFocus 161i Neo	30 mm	50 mm
HiFocus 280i Neo	40 mm	70 mm
HiFocus 360i Neo	50 mm	80 mm
SmartFocus 130	25 mm	40 mm
SmartFocus 170	30 mm	50 mm
SmartFocus 200	30 mm	60 mm
SmartFocus 300	40 mm	80 mm
Q1500	30 mm	60 mm
Q3000	50 mm	80 mm

Thermal Dynamics	Max. probijanje	Max. rezanje od ruba materijala
UltraCut 130 XT	25 mm	40 mm
UltraCut 200 XT	40 mm	65 mm
UltraCut 300 XT	45 mm	75 mm

Dani podaci ovise o materijalu i njegovoj strukturi. Mogućnost probijanja ovisi o materijalu, debljini i senzoru visine te pogonu.

Tehnički podaci

Model	Jantar
Pogoni	Servo AC
Širina rezanja	1500, 2000, 2500, 3000 mm
Osnovna radna duljina	Bilo koja duljina od1500 mm
Brzina pozicioniranja	25000 mm/min
Debljina rezanja	to 100 mm
Kvaliteta reza	PN-EN ISO 9013
Točnost pozicioniranja	PN-EN 28206
Visina stola za rezanje	740-760 mm

Bušanje

Uređaj za bušenje se koristi za bušenje u reznim elementima za pripremu rupa za navoje. Kod mnogih proizvođača uspješno je zamijenio ručno bušenje koje se izvodilo uz velike troškove vremena i rada.

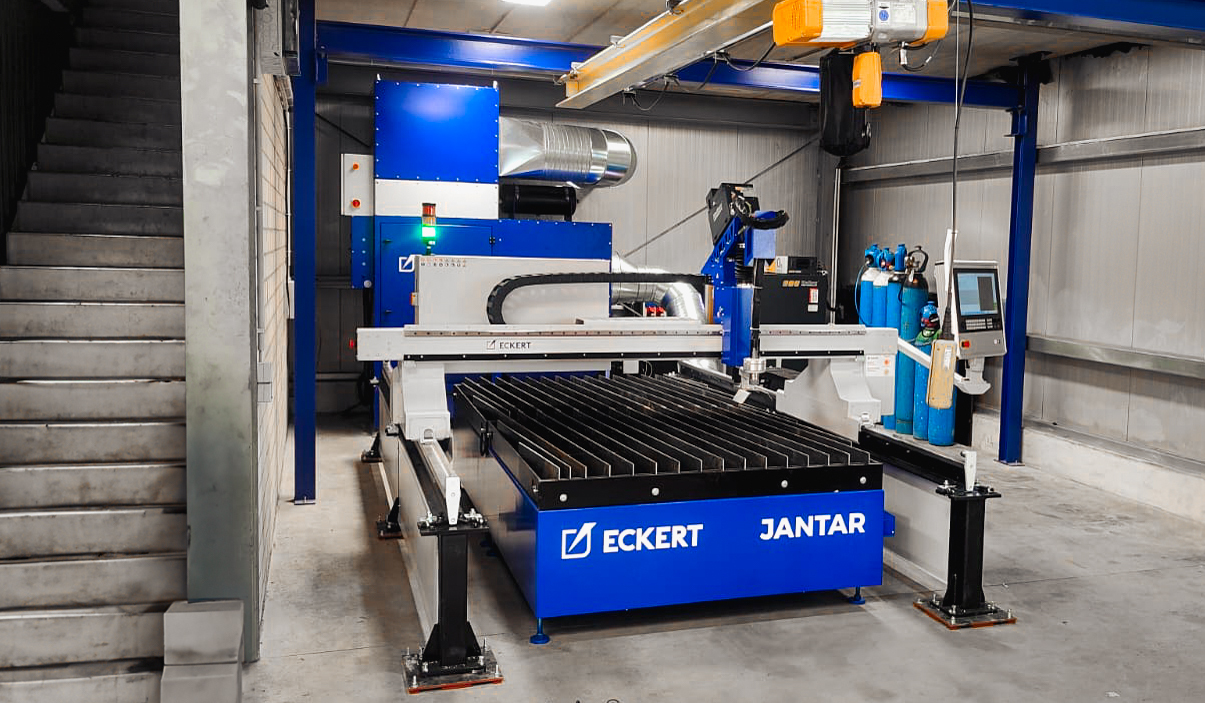

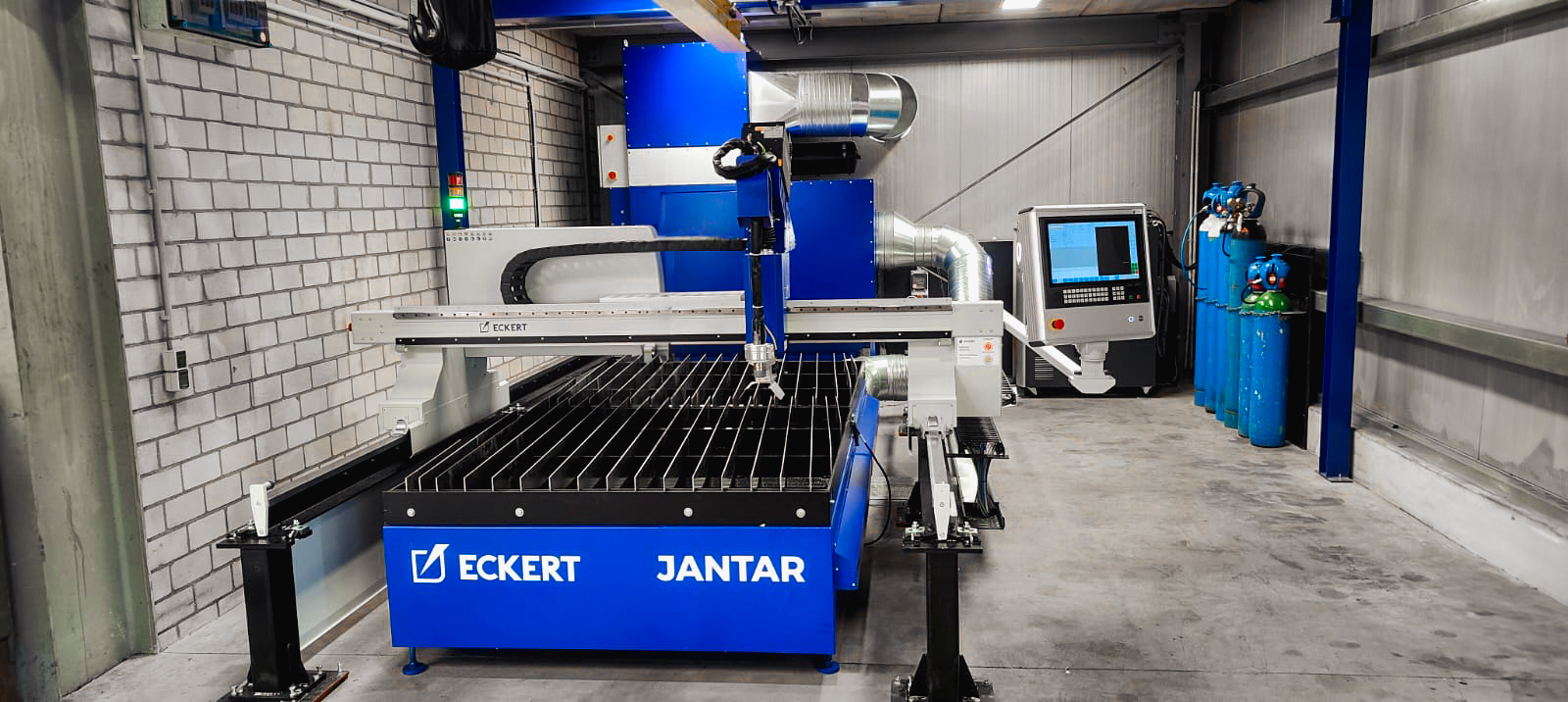

Sustav za odvod dima

Sustav za odvod dima koristi se za uklanjanje potencijalno opasnog dima i prašine koji su nusproizvod termičkog rezanja. Nudimo modele s površinom filtera u rasponu od 80 do 240 m2 i učinkovitošću do 15.000 m3/h. Dodatna opcija je sustav za gašenje iskri koji jamči prigušivanje užarene iskre i osigurava dulji životni vijek filterskih uložaka.

Automatski stol

Izmjenjivi stol sastoji se od dva radna prostora koji daju mogućnost naizmjeničnog ulaska i izlaska iz radnog prostora čime se omogućuje istovar gotovih elemenata i utovar novog materijala. Automatski stol opremljen je tračnim dodavačem zaduženim za skupljanje elemenata koji su premali da bi se zadržali na rešetki. Stol je opremljen sigurnosnim laserskim vratima za postizanje potrebne sigurnosti rada.

Udarno označavanje

Uređaj za udarno obilježavanje montiran je na poseban nosač. Sustav označavanja je trajno nanošenje tekstualnog natpisa na lim. Označavanje se izvodi kaljenom iglom koja udara na mjestu koje se označava.

Plazma označavanje

Označavanje linija, natpisa i oblika na limu - olakšava zavarivanje i oblikovanje prema zadanim oblicima. Označavanje se također koristi u tehnološkom opisu za sljedivost nekih elemenata jer je to zahtjev standarda DIN-EN 1090.

ESR Sustav

Dodatni uređaj koji može raditi izvan radnog područja stroja za rezanje, pomoću plazme ili plinskog gorionika. Posebno proširenje portala omogućuje nesmetan rad gorionika preko rotatora koji kontrolira smjer kretanja cijevi. Rotator je opremljen posebnim zupčanikom s rotirajućom glavom za rezanje cijevi promjera 50-900 mm.

Proširenje portala

Proširenje portala povećava sposobnost strojne obrade elemenata velikih dimenzija smještenih u proširenom području. Za brzo i jednostavno podešavanje prošireni prostor opremljen je dodatnim daljinskim upravljačem sa svim potrebnim funkcijama

Galerija

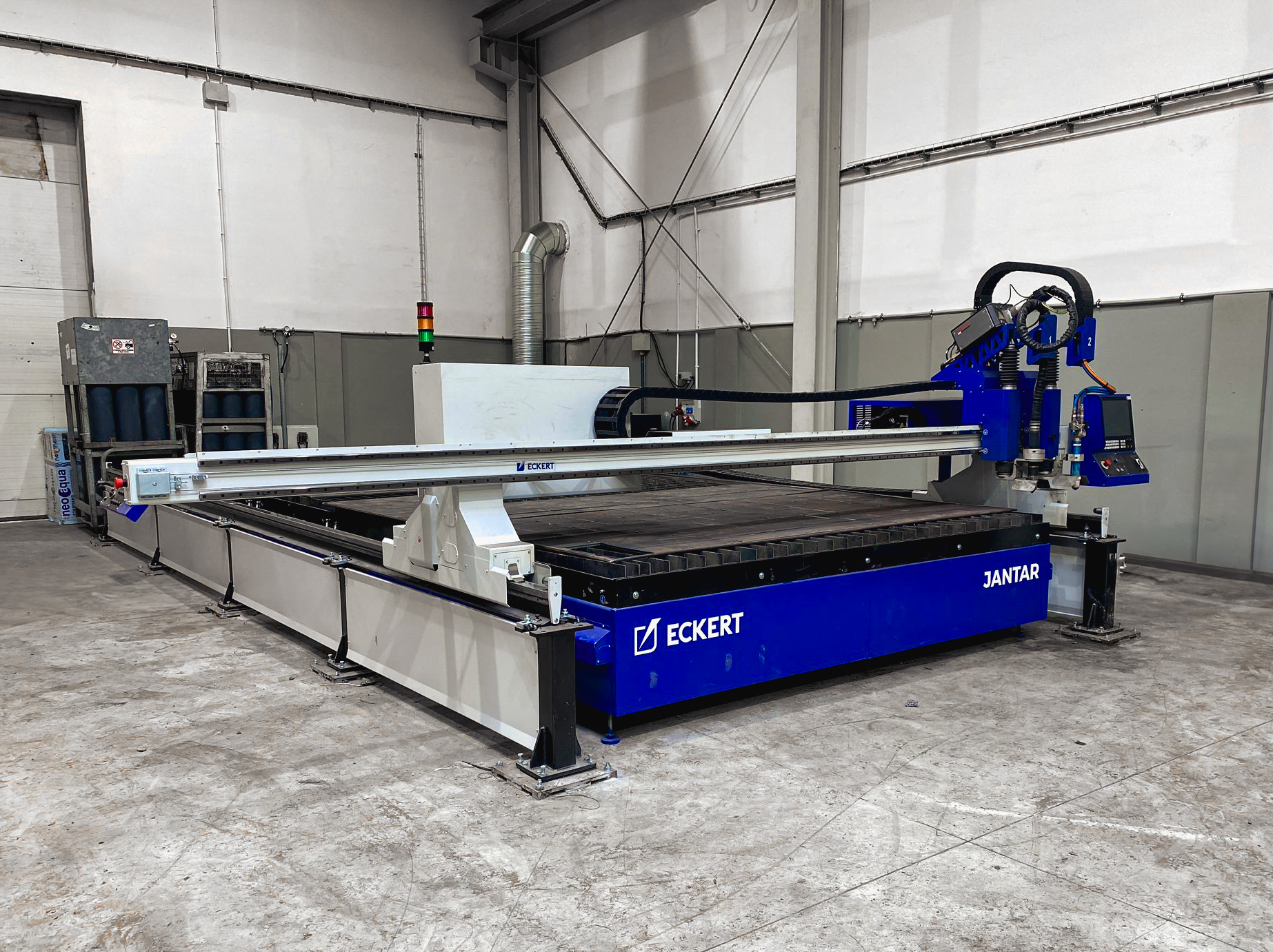

Jantar
